Matplotlib

Matplotlib是一个易用的python绘图工具包。

图层元素

Matplotlib绘图涉及了多个元素。在了解其用法之前，有必要介绍一下绘图要素的构成。

• 画布（figure）。可以设置画布大小、分辨率、颜色等等。
• 坐标图形（axes）。即子图，是图形的展示区域。
• 轴（axis）。即坐标轴对象。
• 刻度（tick）。坐标轴上的刻度，包括主刻度、次刻度。

设置画布大小：plt.figure()

画布，即我们将要绘制内容的区域。常用如下方法设置画布大小：

• plt.figure(figsize: Tuple)

其中，figsize为元组，接受(width, height)作为输入，而width、height单位均为英寸，它们分别指定了画布的宽度和高度。

绘制图像

matplotlib支持多种图形绘制，包括散点图、折线图、柱状图等等。

绘制线：plt.plot()

• plt.plot(x: List | np.ndarray, y: List | np.ndarray, …)

这个方法将以折线段将给定的点依次连接起来，是绘图方法中最为常见的。该方法参数较多、功能强大，下面进行逐个介绍。

基本用法

其中参数x为点的横坐标序列（$[x_0,x_1,\dots,x_{n-1}]$）、y为点的纵坐标序列（$[y_0,y_1,\dots,y_{n-1}]$）。注意，如果参数x缺省，那么它将默认为$[0,1,\dots,n-1]$。

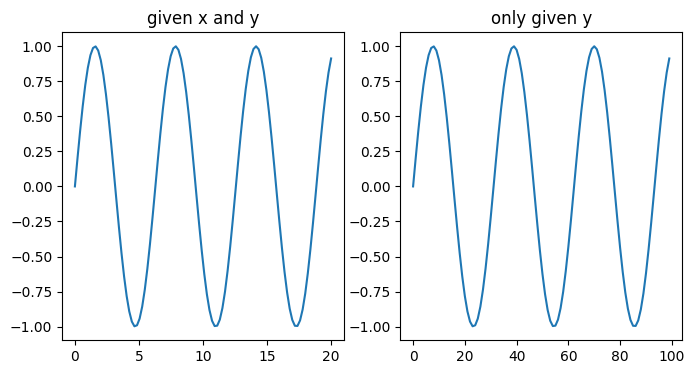

# 准备数据
x = np.linspace(0, 20, 100)
y = np.sin(x)
# 绘图
plt.figure(figsize=(8, 4))
plt.subplot(1, 2, 1)
plt.plot(x, y)
plt.title('given x and y')
plt.subplot(1, 2, 2)
plt.plot(y)
plt.title('only given y')
plt.show()
plt.close()

在深度学习训练完成后，往往存储了每一轮的平均训练损失loss_list，此时可以直接调用plt.plot(loss_list)便可直接绘制训练损失曲线，查看训练情况。

除了上述基本用法中的参数外，plot()还有诸多参数，以实现更加强大的绘图功能。下面对其他常用参数进行说明。

参数color

参数color用于指示绘制线条的颜色，其值可以用英文字符串指定，也可以用十六进制编码指定。下面是几个特殊的基本颜色，它们的英文字符串非常简洁，仅为单个字符。

• b—-blue，蓝
• c—-cyan，青
• g—-green，绿
• k——black，黑
• m—-magenta，品红
• r—-red，红
• w—-white，白
• y——yellow，黄

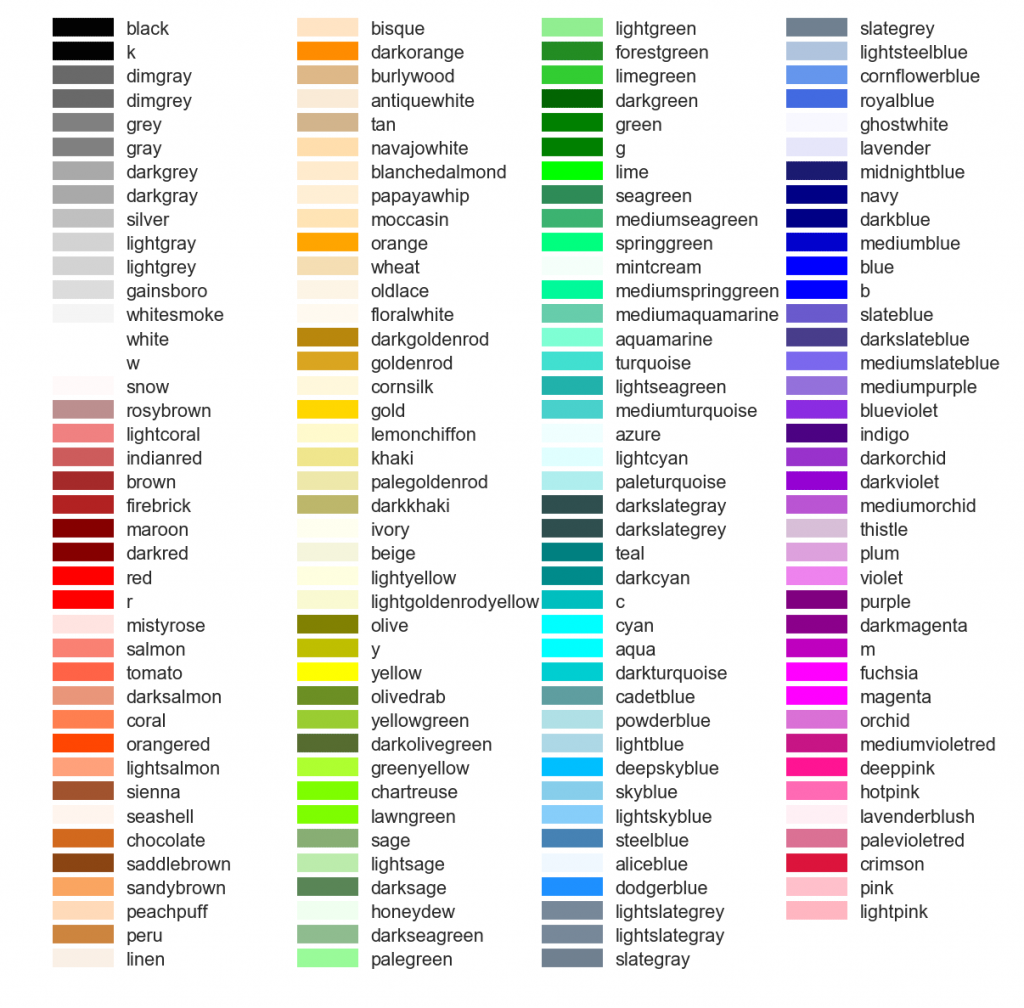

更加详细的颜色字符串见下图。

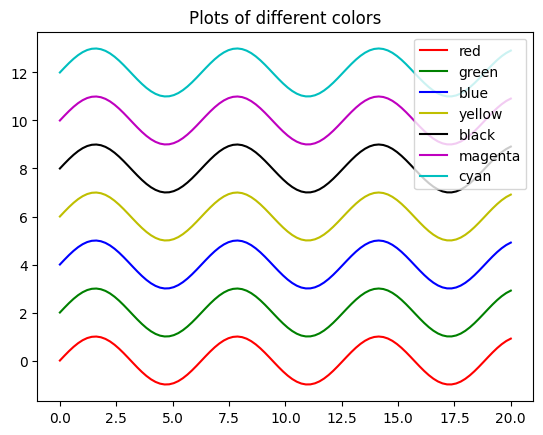

color_styles = ['r', 'g', 'b', 'y', 'k', 'm', 'c']
color_labels = ['red', 'green', 'blue', 'yellow', 'black', 'magenta', 'cyan']
for idx, (color, label) in enumerate(zip(color_styles, color_labels)):
    plt.plot(x, y + 2 * idx, color=color, label=label)
plt.legend()
plt.show()
plt.close()

线条样式参数linestyle

参数lienstyle用于指示线条样式，其值可以用英文字符串指定，也可以用标点字符串指定。常见的有四种样式：

• solid（-），实线，
• dotted（:），点线
• dashed（—），破折线
• dashdot（-.），点划线

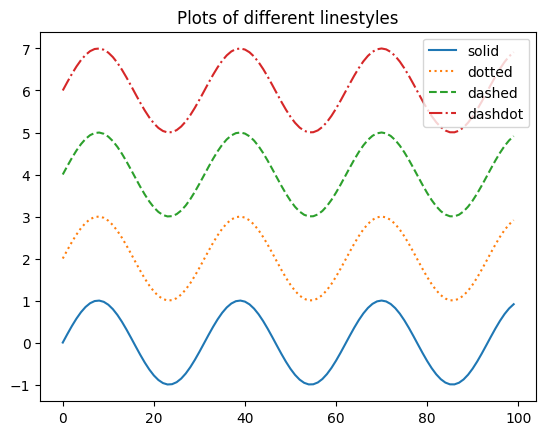

line_styles = ['-', ':', '--', '-.']
line_labels = ['solid', 'dotted', 'dashed', 'dashdot']
for idx, (line_style, line_label) in enumerate(zip(line_styles, line_labels)):
    plt.plot(y + 2 * idx, label=line_label, linestyle=line_style)
plt.legend()
plt.title('Plots of different linestyles')
plt.show()
plt.close()

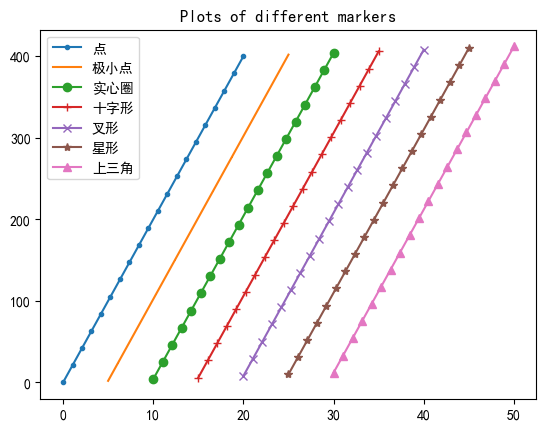

标记点样式参数marker

参数marker用于指示标记样式，常见的参数值见表。

import matplotlib.pyplot as plt
plt.rcParams['font.sans-serif']=['SimHei'] #用来正常显示中文标签
plt.rcParams['axes.unicode_minus']=False #用来正常显示负号 #有中文出现的情况，需要u'内容'
x = np.linspace(0, 20, 20)
y = x * 20
marker_styles = ['.', ',', 'o', '+', 'x', '*', '^']
marker_labels = ['点', '极小点', '实心圈', '十字形', '叉形', '星形', '上三角']
for idx, (marker_style, marker_label) in enumerate(zip(marker_styles, marker_labels)):
    plt.plot(x + 5 * idx, y + 2 * idx, label=marker_label, marker=marker_style)
plt.legend()
plt.title('Plots of different markers')
plt.show()
plt.close()

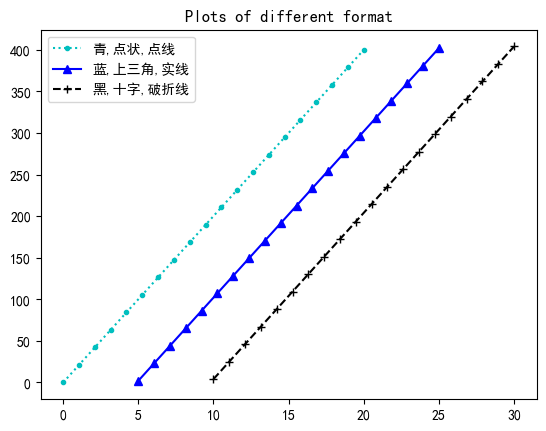

格式参数format_string

此处的格式包括上面解释的三部分：

• 颜色样式color
• 线条样式linestyle
• 标记样式marker

将各部分的参数字符拼接起来即可，顺序无所谓。

import matplotlib.pyplot as plt
plt.rcParams['font.sans-serif']=['SimHei'] #用来正常显示中文标签
plt.rcParams['axes.unicode_minus']=False #用来正常显示负号 #有中文出现的情况，需要u'内容'
x = np.linspace(0, 20, 20)
y = x * 20
styles = ['c.:', 'b-^', 'k--+']
labels = ['青,点状,点线', '蓝,上三角,实线', '黑,十字,破折线']
for idx, (style, label) in enumerate(zip(styles, labels)):
    plt.plot(x + 5 * idx, y + 2 * idx, style, label=label)
plt.legend() # 显示标签
plt.title('Plots of different format')
plt.show()
plt.close()

标签参数label

label用于指示线条的标签意义。它的用法之前的例子已经给出。但是要注意，需要再次调用plt.legend()显示标签到图片中。

设置轴标签：plt.xlabel()/plt.ylabel()

• plt.xlabel(xlabel: str)
• plt.ylabel(ylabel: str)

设置x轴或者y轴的标签，指示其意义，比如x轴表示训练轮数、y轴表示准确率。

设置轴刻度：plt.xticks()/plt.yticks()

• plt.xticks(ticks: ArrayLike | None = None, labels: Sequence[str] | None = None, rotation: float, **kwargs: Any)
• plt.yticks(ticks: ArrayLike | None = None, labels: Sequence[str] | None = None, rotation: float, **kwargs: Any)

这个方法允许自定义x轴或者y轴。参数ticks指示了要替换的刻度，labels指示了替换刻度的标签文本，rotation指示了标签旋转的角度。

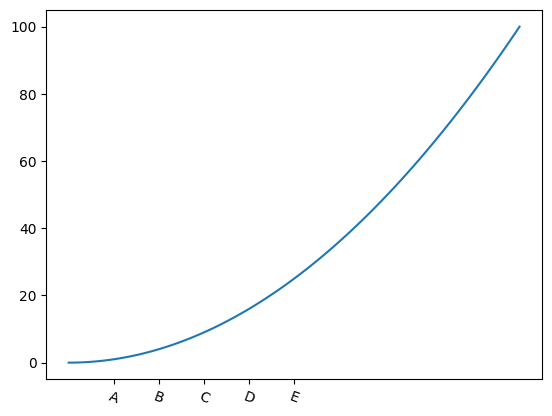

x = np.linspace(0,10,100)
plt.plot(x, x*x)
a = [1, 2, 3, 4, 5] # 要替换的刻度序列
labels = ['A', 'B', 'C', 'D', 'E'] # 替换的标签文本
plt.xticks(a, labels, rotation=-20) # 顺时针旋转20°
plt.show()
plt.close()

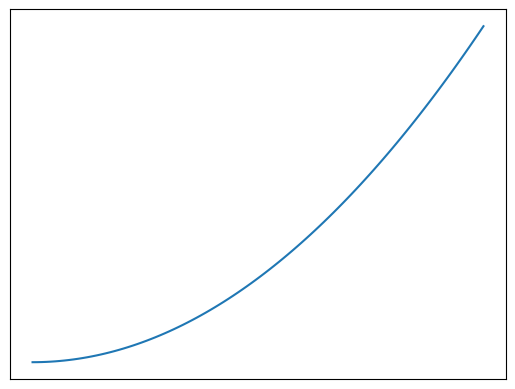

另外，可以设置ticks参数为空列表，从而将该轴省去：

x = np.linspace(0,10,100)
plt.plot(x, x*x)
plt.xticks([])
plt.yticks([])
plt.show()
plt.close()

设置轴范围：plt.xlim()/plt.ylim()

• plt.xlim(bottom: float, top: float)
• plt.ylim(bottom: float, top: float)

这个方法用于设置轴的刻度显示范围，将轴的刻度显示范围设置为[bottom, top]。

设置标题：plt.title()

• plt.title(label: str)

用于设置图像标题。

多子图绘制

在一个图形中绘制多个子图，是很关键的绘图技巧，也必须掌握。

基本方法：subplot()

• subplot(nrow, ncol, index)

划分出nrow×ncol个子图区域，在index位置处绘图。另外，参数列表中的逗号在其数值不超过9时可以省略。

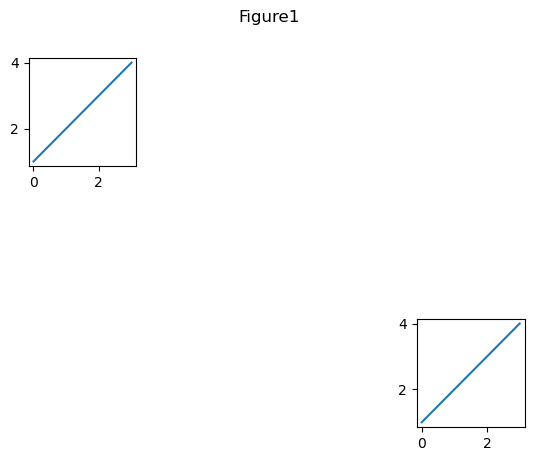

fig = plt.figure()
fig.suptitle('Figure1') # 设置画布总标题

plt.subplot(3,4,1)    #plt.subplot(3, 4, 1)
plt.plot([1,2,3,4])

plt.subplot(3,4,12)    #plt.subplot(3, 4, 12)
plt.plot([1,2,3,4])

plt.show()

同时，每一个子图都可以单独设置标题，同样也是使用plt.title()方法：

# 准备数据
x = np.linspace(0, 20, 80)
y_1 = np.cos(x)
y_2 = x ** 2
y_3 = x
y_4 = np.log(x)
y_list = [y_1, y_2, y_3, y_4]
title_list = ['Cosine function', 'Quadratic function', 'Linear function', 'Logarithm function']
# 绘制多子图
fig = plt.figure()
fig.suptitle('Function curves')
nrows, ncols = 2, 2
for idx in range(nrows * ncols):
    plt.subplot(nrows, ncols, idx+1)
    plt.plot(y_list[idx])
    plt.title(title_list[idx])
plt.show()
plt.close()

可见，在绘制饱满的多子图时，如果不加布局调整，整个图像观感将会很差。下面再介绍几个布局调整方法。

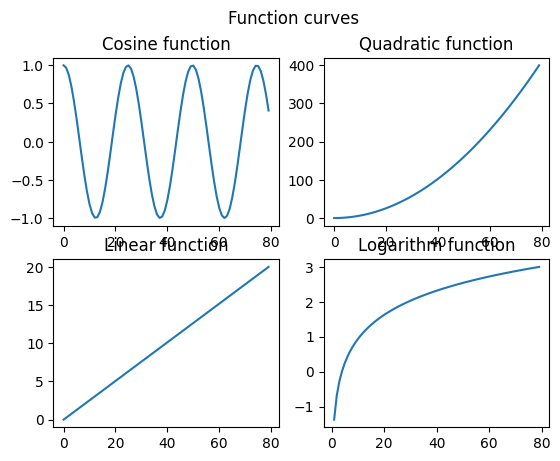

紧凑布局：plt.tight_layout()

• plt.tight_layout(pad: float)

这个方法用于调整图中子图的大小，以便轴对象和轴上的标签之间不会重叠。同时，接受参数pad，用于调整图像和子图之间的距离。

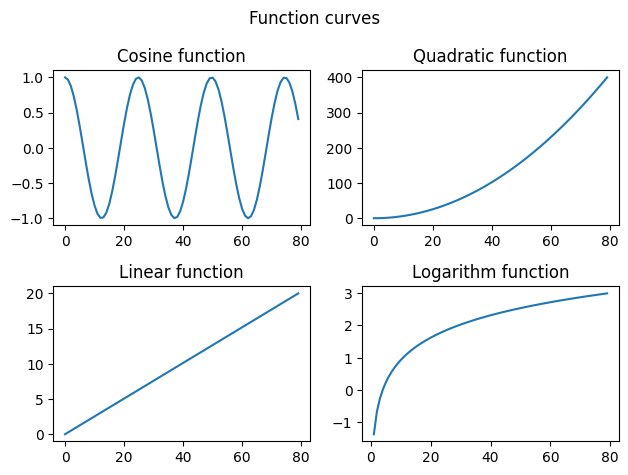

# 准备数据
x = np.linspace(0, 20, 80)
y_1 = np.cos(x)
y_2 = x ** 2
y_3 = x
y_4 = np.log(x)
y_list = [y_1, y_2, y_3, y_4]
title_list = ['Cosine function', 'Quadratic function', 'Linear function', 'Logarithm function']
# 绘制多子图
fig = plt.figure()
fig.suptitle('Function curves')
nrows, ncols = 2, 2
for idx in range(nrows * ncols):
    plt.subplot(nrows, ncols, idx+1)
    plt.plot(y_list[idx])
    plt.title(title_list[idx])
plt.tight_layout() # 紧凑布局
plt.show()
plt.close()

另一种方法：subplots()

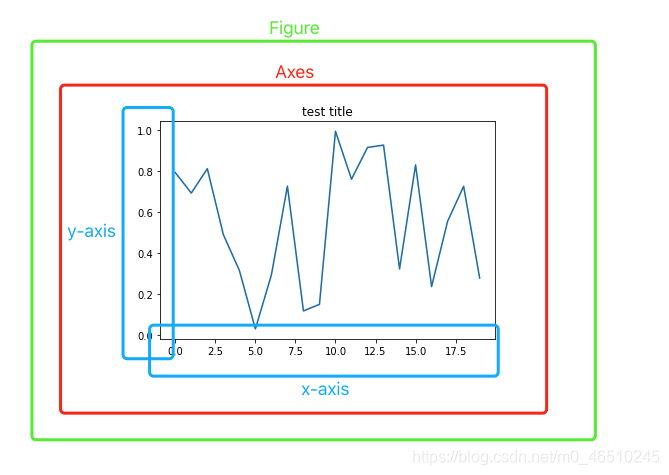

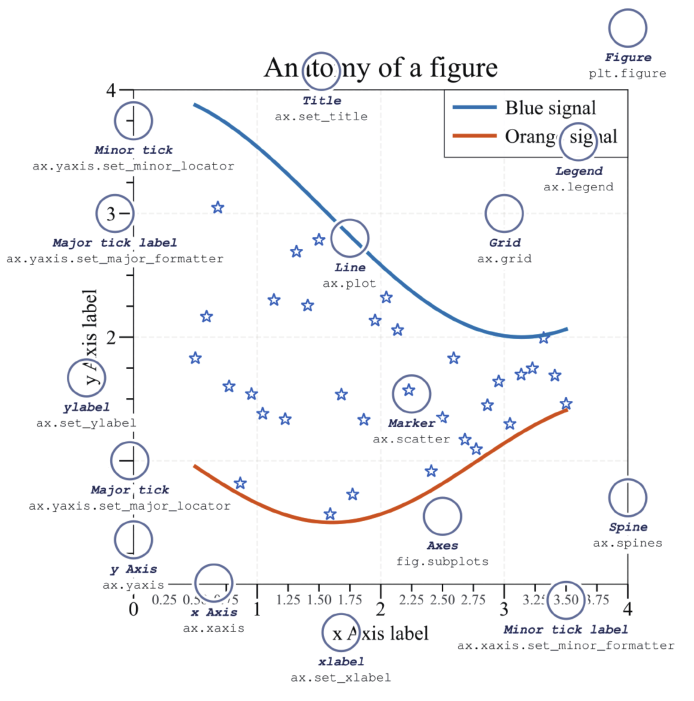

在正式介绍这个方法之前，有必要引入matplotlib中的一个重要概念：Axes。

也就是说，当我们调用plt方法时，

1. 将生成一个Figure对象(以绿色显示)；
2. 而Axes对象是通过绘制的折线图(红色显示)隐式生成；
3. 图中的所有元素(如x和y轴)都在Axes对象中呈现(蓝色显示)

plt.subplots(nrows: int, ncols: int, sharex: bool, sharey: bool) -> tuple[Figure, Any]

这个方法用于创建多个子图，它返回Figure对象和多个子图对象；sharex、sharey分别指示是否共享同一个x轴或者y轴。

# 准备数据
x = np.linspace(0, 20, 80)
y_1 = np.cos(x)
y_2 = x ** 2
y_3 = x
y_4 = np.log(x)
y_list = [y_1, y_2, y_3, y_4]
title_list = ['Cosine function', 'Quadratic function', 'Linear function', 'Logarithm function']
# 绘制多子图
nrows, ncols = 2, 2
fig, axes = plt.subplots(nrows, ncols) # 获取Figure对象和Axes对象
fig.suptitle('Function curves')
for row_id in range(nrows):
    for col_id in range(ncols):
        ax = axes[row_id][col_id] # 获取对应的ax对象
        ax.plot(y_list[row_id*nrows+col_id])
        ax.set_title(title_list[row_id*nrows+col_id])
fig.tight_layout() # 紧凑布局
plt.show()
plt.close()

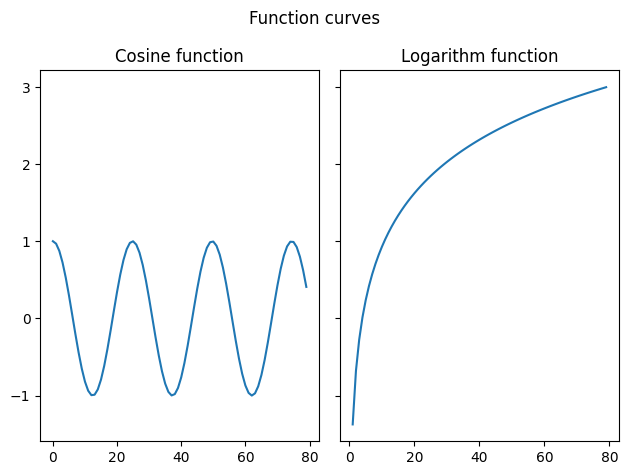

# 准备数据
x = np.linspace(0, 20, 80)
y_1 = np.cos(x)
y_2 = np.log(x)
y_list = [y_1, y_2]
title_list = ['Cosine function', 'Logarithm function']
# 绘制多子图
plot_nums = 2
fig, axes = plt.subplots(1, plot_nums, sharey=True) # 获取Figure对象和Axes对象
fig.suptitle('Function curves')
for plot_id in range(plot_nums):
    ax = axes[plot_id] # 获取Axes对象
    ax.plot(y_list[plot_id])
    ax.set_title(title_list[plot_id])
fig.tight_layout() # 紧凑布局
plt.show()
plt.close()

参考

1. plt.plot()函数解析（最清晰的解释）
2. Figure、Axes对象是什么
